Sistema com dupla mola
Contribui para a precisão da atuação dentro da pressão estabelecida e para resposta adequada em situações de sobrepressão.
Proteção robusta contra sobrepressão em transformadores imersos em líquido isolante, com atuação rápida, segura e precisa, conforme a ABNT NBR 16367-2:2015.
Em transformadores imersos em líquido isolante, uma falha interna pode provocar a elevação rápida da pressão, principalmente pela formação de gases e vaporização instantânea de parte do líquido. Quando essa pressão não é aliviada rapidamente, existe risco de ruptura do tanque, vazamento de óleo e danos severos ao equipamento.
A VAP — Válvula de Alívio de Pressão Densitel é um dispositivo técnico de proteção desenvolvido para atuar de forma extremamente rápida em situações de sobrepressão, auxiliando na preservação da integridade do transformador e na segurança da operação.
A Válvula de Alívio de Pressão é um componente de segurança aplicado em transformadores imersos em líquido isolante, tanques e equipamentos sujeitos à elevação interna de pressão.
Sua função é permitir o alívio rápido da sobrepressão e, após a normalização das condições internas, retornar à posição fechada. Dessa forma, a VAP contribui para reduzir riscos de danos estruturais, vazamentos e falhas decorrentes de eventos internos no equipamento.
Mais do que um acessório, a VAP é um componente de proteção operacional para transformadores de alta responsabilidade técnica.
A VAP é aplicada em cenários nos quais o transformador ou tanque pode sofrer aumento rápido de pressão interna. Entre as principais situações estão:
Por sua atuação rápida, a válvula é especialmente indicada para equipamentos em que a segurança, a confiabilidade e a continuidade operacional são prioridades.

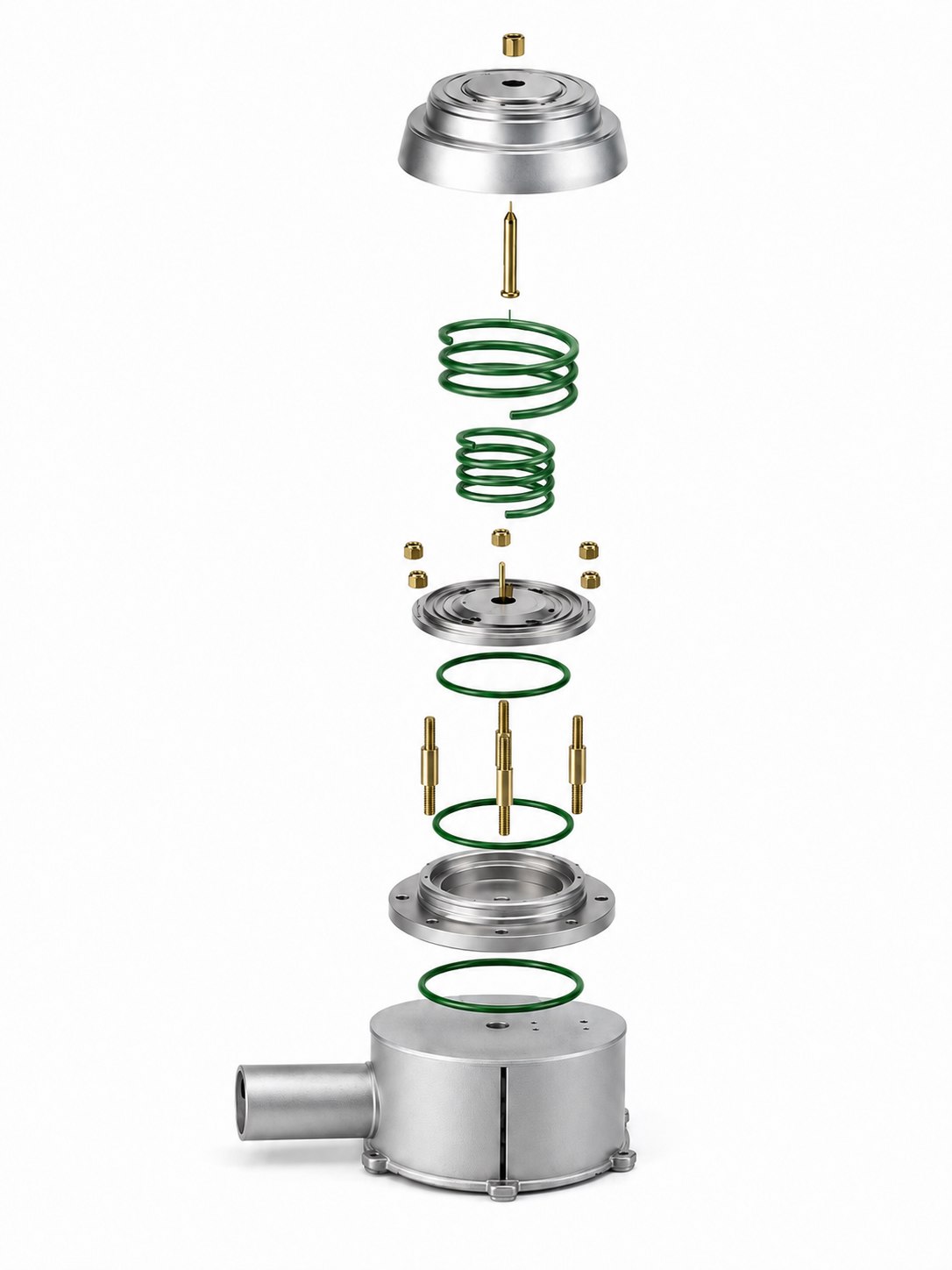

A VAP Densitel reúne características construtivas desenvolvidas para oferecer segurança, estanqueidade, precisão de atuação e compatibilidade com aplicações em transformadores e equipamentos imersos em líquido isolante.
Contribui para a precisão da atuação dentro da pressão estabelecida e para resposta adequada em situações de sobrepressão.
Projetada para abrir rapidamente diante do aumento de pressão interna e retornar à condição fechada após o alívio da sobrepressão.
Projetadas para manter estanqueidade mesmo em temperaturas elevadas, com manutenção da vedação em temperaturas de até 120 °C.
Base em alumínio fundido impregnado com resina, construção desenvolvida para evitar microvazamentos pelo material, reforçando a confiabilidade do conjunto.
Garante precisão e compatibilidade de aplicação com os principais líquidos isolantes de refrigeração do mercado.
Tampa em aço estampado galvanizado e pintado, proporcionando resistência, precisão construtiva e compatibilidade com diferentes atmosferas de aplicação.
Disponível em versões com ou sem chave de alarme, permitindo adequação à necessidade do projeto.
Produto desenvolvido para atender aos requisitos aplicáveis da norma técnica ABNT NBR 16367-2:2015.
Precisão de montagem e controle técnico em cada etapa da fabricação da VAP.
A linha VAP Densitel possui modelos para diferentes necessidades de aplicação, incluindo versões com ou sem chave de alarme.
| Modelo | Configuração |
|---|---|
| VP 02 | Sem chave de alarme |
| VP 02/1 | Chave de alarme com 1 contato |
| VP 02/2 | Chave de alarme com 2 contatos |
Opcional: Com ou sem direcionador
A válvula é normalmente fornecida para pressão de operação de 0,7 kgf/cm² ± 10%, com gaxetas em borracha nitrílica, podendo utilizar outros materiais sob encomenda. Capacidade dos contatos: 127 V c.a. / 900 VA e 127 V c.c. / 100 W. Pesos aproximados variam conforme o modelo — consulte a equipe técnica para a folha de dados completa.
A VAP Densitel é indicada para aplicações em:
Para tanques de maior capacidade, a especificação pode exigir o uso de múltiplas válvulas, conforme dimensionamento técnico da aplicação.
É necessário uma válvula VAP para cada 40.000 litros de capacidade do tanque, recomendando múltiplas válvulas em tanques maiores. Consulte nossa Engenharia para mais informações.
Equipe técnica especializada, comprometida com a qualidade em cada componente produzido.
Fabricada pela Densitel, a VAP reúne experiência técnica, construção robusta e aplicação em equipamentos críticos do setor elétrico. Seu projeto foi desenvolvido para oferecer atuação rápida, precisão, estanqueidade e confiabilidade em transformadores e tanques imersos em líquido isolante.
A VAP Densitel foi desenvolvida para quem precisa de segurança, precisão e confiabilidade em transformadores imersos em líquido isolante.
A equipe técnica da Densitel pode auxiliar na escolha do modelo mais adequado para sua aplicação, considerando tipo de equipamento, líquido isolante, pressão de atuação, necessidade de alarme e requisitos normativos.
